技术参数
| 符合标准： | IEC/EN 60204-1，ISO13849-1 |
| 安全等级： | EN954-1，最大安全控制等级4 |
| 性能水平： | ISO13849-1，PLe |
| 电源电压： | 24VDC |
| 电压范围： | 90%-110% |
| 电源及输入保护： | 内置自恢复保险丝 |
| 交叉连接检测： | 有 |
| 启动模式： | 手动启动/自动启动(可通过短接S33、S34实现) |
| 状态显示： | 3个LED |
| 输入： | 双通道 |
| 输出： | |
|
安全输出
|
3路常开输出 （13-14，23-24，33-34） |
|
信号输出
|
1路常闭输出 （41-42） |
| 开关容量： | |
|
3路常开触点（6次/分钟）
|
3A/230VAC,3A/DC24V |
|
1路常闭触点( 6次/分钟）
|
2A/24VDC,最小接通信号10mA/5V |
| 约定发热电流Ith： | 5A |
| 保险等级： | 6A 快或4A慢 |
| 使用类别： | AC-15，DC-13 |
| 触点材料及结构： | AgSnO+0.2µm Au,强制断开触点 |
| 触点电阻： | ≤100mΩ |
| 机械寿命： | 1千万次 |
| 操作频率： | 6次/分钟 |
| 时间： | |
|
额定电压下安全输出时间：手动启动
|
35ms |
|
： 自动启动
|
30ms |
| 额定电压下安全断开时间： | 10ms |
| 防护等级： | 端子:IP20，壳体:IP40 |
| 额定绝缘电压： | 300V（符合IEC60947-5-1的污染等级2） |
| 额定冲击耐压： | 2500V（符合IEC60947-5-1的Ⅱ类过电压） |
| 工作温度： | -10℃~55℃ |
| 存储温度： | -25℃~85℃ |
| 接线方式： | 可拆卸的螺丝端子 |

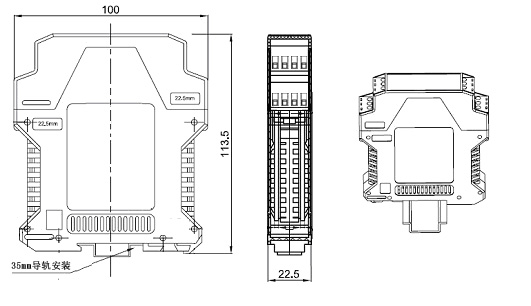

2、TXAS1-3012系列外形和安装尺寸
| TXAS1-3012面板功能 | |
 A1+/A2-：电源接线端子，24VDC供电 |
 |
 S11/S12：输入通道1接线端子 |
|
 S21/S22：输入通道2接线端子 |
|
|
S33/S34：启动按钮(NO)/反馈输入(NC)接线端子 |
|
 13/14，23/24，33/34：三路安全输出(NO)接线端子 |
|
 41/42：信号输出(NC)接线端子 |
|
 Power：绿色LED，电源（A1/A2）上电，内置保险丝未动作时点亮 |
|
 Channel1：绿色LED，安全继电器K1闭合时点亮 |
|
|
Channel2：绿色LED，安全继电器K2闭合时点亮 |
|
| 特别说明：两通道输入信号的同步无要求，可无限等待。 | |
| TXAS1-3012S面板功能 | |
|
A1+/A2-：电源接线端子，24VDC供电 |
 |
 S11/S12：左手启动信号输入接线端子 |
|
 S21/S22：右手启动信号输入接线端子 |
|
 S33/S34：启动自锁按钮(NO)/反馈输入(NC)接线端子 |
|
|
13/14，23/24，33/34：三路安全输出(NO)接线端子 |
|
|
41/42：信号输出(NC)接线端子 |
|
|
Power：绿色LED，电源（A1/A2）上电，内置保险丝未动作时点亮 |
|
|
Channel1：绿色LED，安全继电器K1闭合时点亮 |
|
|
Channel2：绿色LED，安全继电器K2闭合时点亮 |
|
| 特别说明：两通道输入信号的同步时差不超过0.5秒-超过不启动 | |
| TXAS1-3012B面板功能 | |
|
A1+/A2-：电源接线端子，24VDC供电 |
 |
 S11/S12：接安全边沿或地毯一根导线的两端 |
|
 S21/S22：接安全边沿或地毯另一根导线的两端 |
|
 S33/S34：启动按钮(NO)/反馈输入(NC)接线端子 |
|
|
13/14，23/24，33/34：三路安全输出(NO)接线端子 |
|
|
41/42：信号输出(NC)接线端子 |
|
|
Power:绿色LED，电源（A1/A2）上电，内置保险丝未动作时点亮 |
|
 Stop：红色LED，碰触边沿或地毯上有人时点亮（此时安全继电器是断开状态） |
|
|
Run：绿色LED，安全继电器运行时点亮 |
|
| 特别说明：安全边沿或地毯的一端不接入模块时，可接入的最小电阻为5K | |
| TXAS1-3012N / TXAS1-3012P / TXAS1-3012NP面板功能 | |
|
A1+/A2-：电源接线端子，24VDC供电 |
 |
 S1：光幕信号输入接线端子 |
|
 S2：光幕信号输入接线端子 |
|
 S33/S34：启动按钮(NO)/反馈输入(NC)接线端子 |
|
|
13/14，23/24，33/34：三路安全输出(NO)接线端子 |
|
|
41/42：信号输出(NC)接线端子 |
|
|
Power：绿色LED，电源（A1/A2）上电，内置保险丝未动作时点亮 |
|
|
Channel1：绿色LED，安全继电器K1闭合时点亮 |
|
|
Channel2：绿色LED，安全继电器K2闭合时点亮 |
|
| 特别说明：两通道输入信号的同步时差为零。 | |
>
